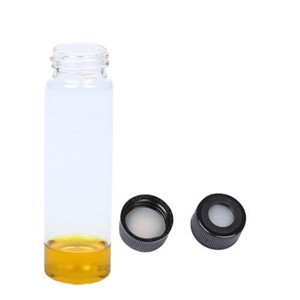

24-400 EPA Виалы

АВТОПРОБООТБОРНИКА Совместимость с автосамплером

Не все автосамплеры похожи. Некоторые используют роботизированные руки, чтобы забрать образец флакона; некоторые используют поворот лотка, в то время как другие перемещают иглу для отбора проб в соответствующие координаты флакона. Размеры флажков с автосамплерами различаются. Большинство автосамплеров оснащены лотками, которые используют конфигурацию пузырьков 12x32 мм, но некоторые, подобные Waters Wisp, требуют конфигурации 15x45 мм. Проконсультируйтесь с руководством по эксплуатации или изготовителем автосамплера, чтобы определить требуемые размеры флакона.
Объем образца
Примечание. Большинство пробоотборников размером 12x32 мм содержат от 1,5 мл до 2,0 мл жидкости, в зависимости от того, где производство измеряет объем флакона. Размеры для флаконов размером 12x32 мм являются стандартными между производителями, но длина шейки и ширина / форма флакона могут различаться. 12x32 мм имеют одинаковые внешние размеры, но внутренняя часть флакона может быть сужена, чтобы уменьшить объем или содержать плавленную вставку. 12x32 мм высокоэффективные пузырьки будут иметь внутреннее коническое дно, что позволяет максимально восстанавливать образцы.
Совместимость образцов
Совместимость аналита и растворителя следует учитывать при выборе флаконов и аксессуаров. Например, янтарное стекло чаще всего используется для светочувствительных образцов, в то время как дезактивированные стеклянные или пластиковые флаконы используются для соединений, чувствительных к стеклу. Летучие образцы требуют закрытия, чтобы уменьшить риск потери аналита из-за испарения.
Состав флакона
При выборе лабораторного стекла необходимо учитывать несколько факторов: химическую инертность, долговечность, светочувствительность, условия хранения, состав аналита и, особенно, воздействие температур нагрева / замораживания.
Линейный коэффициент расширения относится к дробному изменению длины стекла на степень изменения температуры, короче говоря, способность стекла выдерживать быстрые тепловые изменения. Чем ниже коэффициент расширения, тем лучше стекло может регулировать изменение температуры без трещин
Классификации лабораторного стекла, основанные на его устойчивости к атаке с воды, были установлены Фармакопеей США, USP.
USP тип 1, класс A, 33 боросиликатное стекло - самое инертное и химически стойкое стекло, широко используемое в лабораториях, особенно для хроматографических применений. Стекло типа I состоит в основном из силикона и кислорода, с небольшим количеством бора и натрия. Он имеет самые низкие характеристики выщелачивания и линейный коэффициент расширения 33.
USP тип 1, класс B, 51 боросиликатное стекло, состоящее из силикона и кислорода, следовые количества бора, натрия и другого элемента более щелочные, чем стекло класса A, но все еще пригодные для лабораторного использования. Все янтарное боросиликатное стекло изготовлено из класса B, если не указано иное, и имеет коэффициент расширения 51.
Силанизированное или дезактивированное стекло представляет собой боросиликатное стекло, которое подверглось дальнейшей дезактивации путем обработки поверхности стекла органосиланом. Поверхность становится более гидрофобной и инертной, делая флакон, подходящий для использования с чувствительными к рН соединениями, анализами трасс и применениями, требующими длительного хранения образцов.
Стекла USP типа II, III и NP изготавливаются из газированной извести, которая обладает меньшей химической стойкостью, чем боросиликат.
Полипропилен - это жесткий и полупрозрачный материал, который также имеет множество цветов и обладает хорошей химической стойкостью для кратковременного хранения наиболее распространенных лабораторных химикатов.
Сопротивление уменьшается со временем при использовании ароматических и галогенированных углеводородов.
Полипропиленовые флаконы часто используются для ионной хроматографии из-за чрезвычайно низкого содержания металла и превосходной очистки с помощью разбавленной кислоты с последующим промыванием деионизированной водой.
Полипропиленовые флаконы ограничивают воздействие опасных материалов, так как они могут сжигаться при герметизации.
Полиметилпентен (TPX) представляет собой жесткий прозрачный материал, который имеет относительно высокую температуру плавления с температурным диапазоном 0-170 ° C. Флаконы TPX могут использоваться в качестве альтернативы непрозрачным полипропиленовым флаконам, поскольку они обеспечивают максимальную ясность. Их химическая стойкость аналогична химической устойчивости полипропиленовых флаконов. Флаконы TPX следует использовать для применений, где требуется визуальная ясность или повторяющееся воздействие более высоких температур, таких как автоклавирование.
Тип отделки и закрытия флакона
Флаконы для автоматического пробоотбора доступны в различных вариантах и размерах. Крупные или широкие пробирки ID имеют приблизительно на 40% более широкое отверстие, чем стандартные флаконы. Большое отверстие уменьшает риск изогнутых игл для пробоотборника во время отбора проб
Винтовые пробирки и колпачки обеспечивают низкое испарение, повторное использование, меньшее повреждение руки во время манипуляции, чем обжимные уплотнения, и не требуют специальных инструментов. Все винтовые резьбовые флаконы и колпачки различаются по резьбе, как определено в Институте упаковки стекла, GPI. Для флаконов с винтовой резьбой назначается номер из двух частей. Например, отделка 8-425 представляет собой флакон с диаметром 8 мм и резьбой 425.
Винтовые пробирки и колпачки дороже, чем обжимные уплотнения.
Крышки для винтовых резьбовых флаконов доступны либо с открытым отверстием для использования в автоматическом пробоотборнике, либо с использованием стандартного дополнения или с твердым верхом для хранения образцов. Также доступен один полипропиленовый колпачок и мембрана. Эти прошивные винтовые резьбовые колпачки рассчитаны на однократное использование и сокращают время подготовки образца, так как нет крышки и уплотнения для сборки.
Обжимные верхние флаконы требуют лакированных алюминиевых обжимных прокладок, которые относительно недороги и при правильной сборке обеспечивают лучшее уплотнение для длительного хранения. Обжимные уплотнения не могут быть повторно использованы.
Для герметизации колпачков требуется обжимной инструмент, и для снятия уплотнений требуется дефрагментатор или декаппер. Доступны несколько типов ручных зажимных устройств, включая регулируемые прецизионные зажимные устройства, предлагаемые Chromatographic Specialties. Регулируемые ручные зажимные устройства имеют регулируемый упор на рукоятке, чтобы обеспечить постоянную герметичность уплотнения каждый раз. Регулировка шестигранного винта внутри челюстей стальной обжимки также изменит количество обжима. Достижение хорошего обжима имеет решающее значение, потому что чрезмерное выпадение может привести к вырезанию изгибов, изогнутых игл и создать большее отверстие в слое тефлоновой перегородки, чем правильно обжатое уплотнение. Недопустимое образование может привести к образованию рыхлых уплотнений и испарению образцов.
Ручная дефрагментация быстро и безопасно удаляет уплотнения только одним нажатием ручки.
Декапперы схожи по конструкции с плоскогубцами и обеспечивают недорогую альтернативу.
Декримпер следует использовать для случаев, связанных с опасными образцами, потому что вероятность утечки меньше.
Также доступны электронные обжимные устройства и декапперы. Электронные блоки уменьшают усталость рук, обеспечивают последовательные складки и идеально подходят для лабораторий, анализирующих множество образцов.
Флаконы с защелкой менее склонны к поломке во время декапирования, поскольку в шейке флакона используется большее количество стекла. Шестигранная поверхность с защелкивающимся уплотнением совместима с обжимными и / или зажимными уплотнениями, и для снятия крышки не требуются специальные инструменты. Эти флаконы рекомендуются для кратковременного хранения образцов и нелетучих образцов, потому что уплотнение не является таким же надежным, как обжимное или резьбовое уплотнение.
Виалы являются экономичной альтернативой винтовым пробиркам для автоматических пробоотборников В или любого другого автосамплера, который не использует роботизированную руку для перемещения флаконов. Большинство флаконов с оболочками продаются с полиэтиленовой крышкой, которая имеет звездообразную конструкцию для легкого проникновения иглы.

Размеры флакона автосамплера

Выбор неправильного размера вставки для флакона автосамплера может привести к плохой воспроизводимости между инъекциями образца, повреждению иглы автосамплера и неадекватной печати между перегородкой и флаконом. Размеры, указанные для размера вставки в каталоге, относятся к внешнему диаметру и длине. Вставки с наружным диаметром 5 мм используются с флаконами со стандартными отверстиями, а 6 мм используются с широкими пробирками. Длина вставки должна быть заподлицо с горловиной флакона, чтобы предотвратить вдавливание перегородки. Конические вставки имеют коническое дно с вытащенными наконечниками и доступны с или без пластмассовых пружин. Пружина действует как амортизатор во время проникновения иглы и поднимает вставку над нижней частью флакона, что позволяет увеличить извлечение образца.
Вставки также имеют коническое дно, но кончики прецизионно сформированы поверх оправки, чтобы дать внутреннему наконечнику форму «V», которая уменьшает остаточный объем вставки. Вертикальные вкладыши с оверлоком рекомендуются, когда требуется максимальное извлечение образца.
Вставки с плоским днищем имеют наибольшую емкость и являются наиболее экономичными вставками. Эти вставки имеют цилиндрическую форму с плоским дном
Вставки имеют верхнюю верхнюю пружину фланца, которая подвешивает вставку, правильно центрированную во флаконе.
Вставки со встроенным стеклянным фланцем разработаны специально для ступенчатых флаконов со специальной конической шейкой. Фланец подвешивает вставку, правильно центрированную во флаконе, не вызывая выпуклости в перегородке при завинчивании крышки. Вкладыши с ограниченным объемом являются экономичным решением, когда имеется ограниченное количество пробы, а инъекция осуществляется с использованием автосамплера. Большинство автосамплеров имеют заданную глубину, что инъекционная игла может попасть в флакон без дна. Вставки увеличивают глубину образца внутри флакона, даже если имеется очень небольшой объем доступного образца.
Совместимость растворителей
Вставки для боросиликатного стекла типа I наиболее часто используются для анализа следов при хроматографии.
Полипропиленовые вставки дешевле стекла и подходят для применения с чувствительными к рН образцами.
Вставка формы и стиля точки
Тип выбранной вставки зависит от количества доступного образца и остаточного объема после отбора проб.

Преимущества материала Септа Химическое сопротивление Применение Макс. Температура

ПТФЭ Экономичный Превосходный Для одиночной инъекции только 550 ° C
ПТФЭ / силикон Отличное затвердевание Отлично до прокола Несколько инъекций 200 ° C Не подходит для хлорсиланов, умеренная устойчивость
Предварительно разрезанный ПТФЭ / силикон Уменьшает выкорку Отличный до прокола Несколько инъекций 200 ° C
Предотвращает вакуум, умеренное сопротивление внутри флакона
PTFE / силикон / PTFE Устойчивость к коррозии Отличная Средняя средняя затвердевание 200 ° C
Автоклавирование Несколько инъекций или приложений с длительными периодами между инъекциями
PTFE / красный каучук Экономичный Превосходный до прокола Умеренная повторная калибровка 110 ° C не рекомендуется для хранения образцов для дальнейшего анализа
Формованный полипропилен Экономичный Хороший Для однократного применения только 130 ° C
Не закрывается повторно
Серый бутил Очень экономичный Не подходит для хлорирования Подходит для растворителей 125 ° C низкого давления, алканов, бензолов или циклогексанов
Витон Отличная химическая стойкость Средняя герметичность 160 ° C
Хорошо подходит для хлорированных растворителей Не рекомендуется для использования с аминами, пиридином, ацетонитрилом, ДМФ, ДМСО, ТГФ, диоксан, метанолом, фреоном 22, этилацетатом, ацетоном или ангидридами кислот.
Совместимость с септумом или химическая стойкость с образцом и растворителем является основным фактором при выборе перегородки флакона. Любое взаимодействие может привести к деградации образца или появлению призрачных пиков на хроматограмме. Тефлон или ПТФЭ являются наиболее инертными, но имеют плохую повторную герметизацию, что делает его непригодным для нескольких инъекций или хранения. Для слоистых перегородок, таких как ПТФЭ / силикон, химическая стойкость перегородок является тефлоном до тех пор, пока перегородка не будет проколота. После прокола силиконовый слой подвергается воздействию и способен реагировать с образцом / растворителем, поэтому при использовании этих перегородок следует учитывать химическую стойкость силикона.
Примечание: чем толще облицовка на уплотнении, тем лучше повторная герметизация, но она ставит под угрозу способность иглы автосамплера пробивать перегородку.
